 הקדמה

חיפשתי מודד זרם ומתח שאוכל לבדוק באמצעותו את המטענים שיש לי בבית, גם מבחינה בטיחותית וגם מבחינת מהירות הטעינה.

המודד שלי נקרא XTAR VI01 וקניתי אותו מ-Banggood, המחיר שלו כרגע הוא:

מה בחבילה:

המודד הגיע באריזה כמו בתמונה למעלה, שבתוכה היה רק המודד. על גב האריזה יש מפרט ותכונות של המודד.

למודד יש מעטפת פלסטיק שמכסה את הרכיבים הפנימיים, שלצערי חלק ממנה נשבר לי אך לא באופן קריטי.

מפרט

המודד מסוגל למדוד מתח וזרם ומציג את התוצאות על הצג. ניתן למדוד גם נפח של מטען נייד באמצעות נוסחה.

הוא מסוגל למדוד בדיוק של +/- 0.02V ו +/- 0.02A. גבולות המדידה שלו במתח הם בין 4.5V ל6.0V, ובזרם הם בין 0A ל2.5A, כלומר אם תרצו למדוד את המתח והמהירות של המטען בתקן החדש  Quick Charge 2.0 של Qualcomm לא תוכלו.

מילון טכני

האות A מסמלת amper כלומר הזרם שהמטען מוציא- מהירות ההטענה של המטען.

האות V מסמלת volt כלומר המתח של המטען.

איך הוא עובד?

המודד בנוי כך שבצד אחד המודד מתחבר למטען ובצד השני יש פתח אליו מחברים את הכבל שמחובר לטלפון( או כל צרכן אנרגייה אחר).

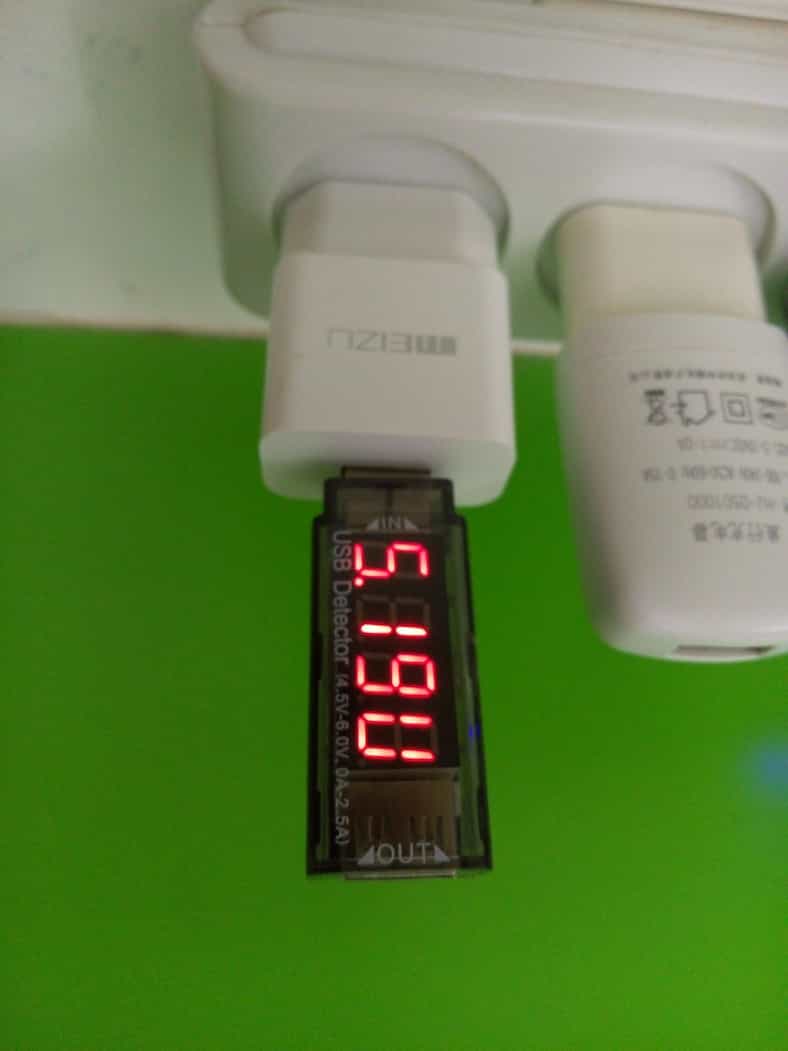

מדידה ללא עומס

1.  שמחברים את המודד אל המטען (ללא הכבל), המודד יציג את המתח של המטען ללא מאמץ (במטעני קיר רגילים המטעינים את הסמארטפונים המתח צריך להיות בתחום 4.75V ועד 5.25V כדי שיהיה ביטוחותי. כמובן שעדיף שיהיה כמה שיותר קרוב ל5.00V).

P50725-225451

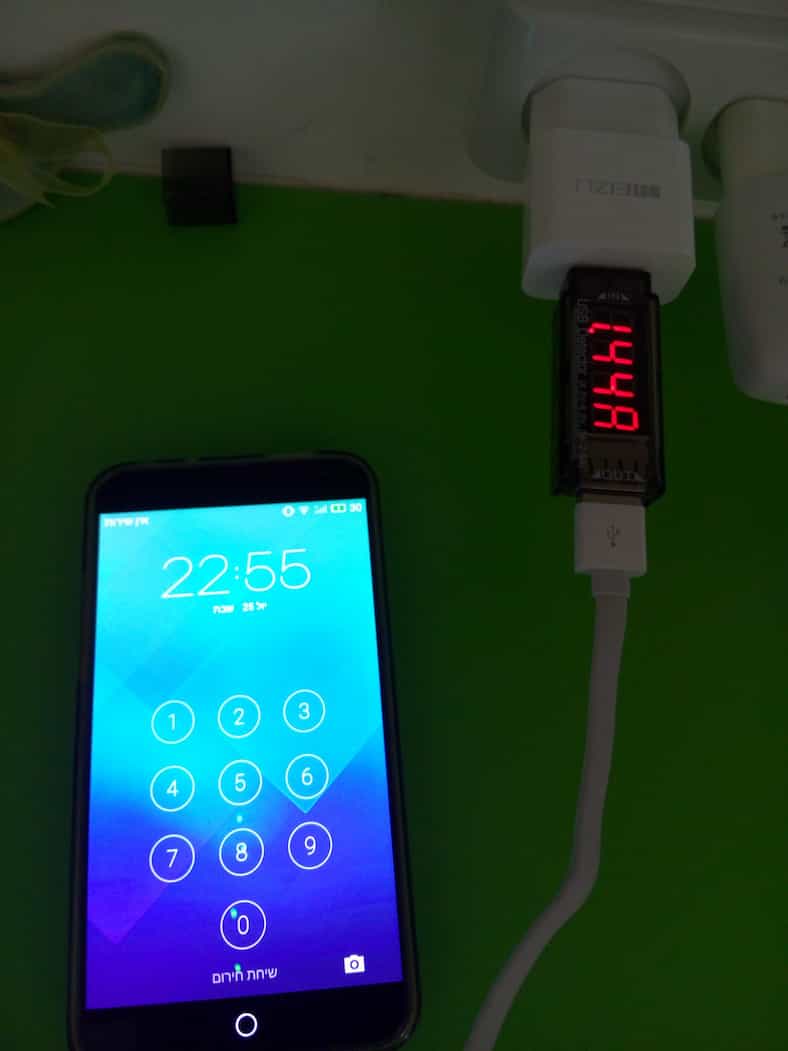

מדידה תחת עומס

2. כשמחברים את המודד בצד אחד למטען ובצד השני לכבל ולצרכן אנרגייה לדוגמה סמארטפון, המודד יציג את המתח של המטען תחת עומס ויציג גם את הזרם שהוא מסוגל להוציא בהתאם לדרישות של צרכן האנרגייה.

P50725-225532

מדידת נפח של סוללה ניידת באמצעות נוסחה

3. לצערי למודד אין מודד נפח של סוללות ניידות באופן מובנה אבל החברה נתנו נוסחה לבדיקת הנפח והיא:(אני מקווה שיש לכם זמן כי הנוסחה קצת ארוכה- ממש קצת :mail:)

[/fusion_text][fullwidth background_color="" background_image="" background_parallax="none" parallax_speed="0.3" enable_mobile="no" background_repeat="no-repeat" background_position="left top" video_url="" video_aspect_ratio="16:9" video_webm="" video_mp4="" video_ogv="" video_preview_image="" overlay_color="" overlay_opacity="0.5" video_mute="yes" video_loop="yes" fade="no" border_size="0px" border_color="" border_style="" padding_top="20" padding_bottom="20" padding_left="0" padding_right="0" hundred_percent="no" equal_height_columns="no" hide_on_mobile="no" menu_anchor="" class="" id=""][tagline_box backgroundcolor="" shadow="no" shadowopacity="0.7" border="1px" bordercolor="" highlightposition="top" content_alignment="left" link="" linktarget="_self" modal="" button_size="" button_shape="" button_type="" buttoncolor="" button="" title="" description="" margin_top="" margin_bottom="" animation_type="0" animation_direction="down" animation_speed="0.1" class="" id=""]

דבר העורך

בשוק קיימים כבר אינספור מודדים של מתח וזרם בחיבור USB. המודדים הקצת יותר חדשים כמו זה למשל יכולים למדוד את המתח והזרם בו זמנית וכך למעשה למדוד הספק וגם mWh כלומר אנרגייה ואז הרבה יותר פשוט למדוד נפח אמיתי של סוללה, בלי להזדקק לשעון עצר וניחושים כפי שהנוסחה שבכתבה מספקת. אם רוצים ללכת על הטופ שבטופ רכשו את זה הוא היחיד שקיים היום שיכול למדוד גם מטענים בתקן Quick Charge 2.0 תודות לכך שהוא יכול למדוד עד 13V (התקן מאפשר תיאורטית יותר אך לא לטלפונים ולא במטענים הקיימים בשוק) והוא גם לא קוטע את קווי הDATA כמו מכשירים אחרים, זה הכרחי כי התקן החדש מתקשר עם הטלפון דרך קווים אלה כדי לקבוע את מתח הטעינה.

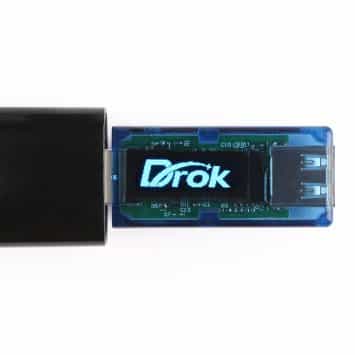

מד USB תואם Quick Charge 2.0

61Y8ExYcOdL._SY355_

קישור לרכישה
