מקרן סמרטפון מקרטון להכנה עצמית

מקרן סמרטפון מקרטון להכנה עצמית

או בקיצור – מקרטפון 🙂

1459156368 image26

חופשת חג הפסח מתקרבת ומומלץ לתכנן מראש עיסוקים מעניינים עבור ועם הילדים, ומה נחמד יהיה כמו יצירה? בחופש הגדול האחרון בנינו מקרן תמונה מבוסס על מסך של סמרטפון. זו היתה חוויה מעשירה וכיפית שנעשתה עם ילדיי ואפרט כאן את שלביה .

המקרן נבנה על פי תוכנית פרי דמיוני, אתם לא חייבים לבנות בדיוק כך, כל אחד כדמיונו יעשה, בלבד ותשמרו על קוי היסוד שגורמים למקרן לעבוד.

*מטעמי זהירות, החלקים שדורשים חיתוך מדויק ושימוש בסכין יפנית, מומלץ שיעשו ע"י מבוגר אחראי.

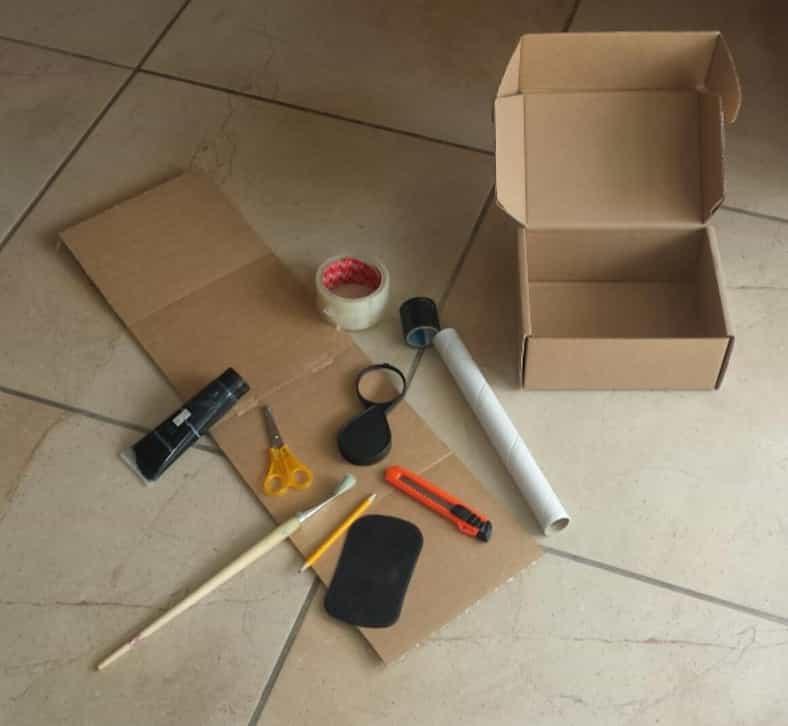

החומרים:

  • קופסת קרטון (מומלץ קופסת נעליים)
  • קרטון נוסף לבניית העריסה הפנימית
  • מספריים טובות
  • גליל של רדיד אלומניום או של נילון נצמד שהתרוקן
  • עפרון
  • צבע גועש שחור
  • מכחול רחב
  • סרט הדבקה רחב
  • סכין יפנית
  • פד גומי נצמד
  • זכוכית מגדלת

1459156368 image27

ככל שעדשת זכוכית המגדלת תהא מאיכות גבוהה יותר כך היא תקרין את התמונה על הקיר ברור יותר.

העדשה שהשתמשתי בה בסקירה עשויה באיכות נמוכה.

לינקים לרכישת זכוכית מגדלת:

תוודאו שקוטר הזכוכית מתאים להכנס בחור הקטן מגובה הקרטון שלכם. בד"כ ניתן לפרק את הידית ממסגרת הזכוכית, אם לא אז ניתן להלביש אותה יחד עם הידית בצמוד לקרטון.

פד גומי דביק נועד במקור להצמדה מהירה של טלפונים ואביזרים שונים על הדשבורד של הרכב. כאן אנחנו נשתמש בו לשם הצמדת הטלפון לעריסת הפוקוס של המקרן. הפד ניתן לשטיפה במים והוא לשימוש רב פעמי. ניתן להזמין אותו במבחר צבעים מבנגוד.

אופן ההכנה

בניית עריסת הפוקוס: חיתכו את הקרטון שנועד לעריסה בצורה שתתאים לבנייה צורה כפי שבתמונה. העריסה אמורה להכנס ברוחבה לרוחב הקופסא שלכם ולנוע בה לכן השאירו מעט מרווח שיאפשר תנועה זו. הדביקו את החתיכות באמצעות סרט ההדבקה לכדי מבנה יציב.

חיתוך פתחים בקופסא: סמנו באמצעות הגליל שברשותכם עיגול במרכז על צד אחד של הקופסא וחיתכו בו פתח מתאים.

בצד השני של הקופסה חיתכו חור מרכזי המותאם להחזיק את ההעדשה שלכם.

הצמדת העדשה לקופסא: את העדשה ניתן לקבע בהדבקה לאזור החור בקופסא אך אם יוצרים חור מעט קטן ממנה ניתן להצמידה לתוכו גם ללא הדבקה.

הדבקת הגליל לעריסה: קצרו את אורך הגליל כך שיוכל להכנס לתוך הקופסא יחד עם העריסה. הכניסו את העריסה לקופסא כשהדופן האחורית שלה פונה אל החור של הגליל שפתחתם לפני. מן הצד החיצוני של הקופסא החדירו את הגליל בפתח שיגע בדופן העריסה באופן ישר וציירו עיגול עד כמה שתהיה לכם גישה לצייר מסביב לגליל על הדופן האחורית של העריסה. הוציאו את העריסה והגליל מהקופסא והדביקו את הגליל לעריסה היטב לפי הסימון באמצעות סרט הדבקה רחב על פי התמונה המצורפת. החזירו לקופסא ובידקו שאכן היא נעה בנוחות בתוכה ע"י הזזת ידית הגליל מחוץ לקופסא.

1459156368 image231459156368 image17

צביעת המקרן: את עריסת הקרטון והקופסא מבפנים צריך לצבוע בגוון שחור כדי להקטין רעשים אופטיים ככל הניתן. מחוץ לקופסא צבעו בגוונים לפי בחירתכם, אתם יכולים להשתולל. השתמשו בצבע עם מעט מים מכיוון שהרטבת יתר של קרטון הקופסא תגרום לו להתרכך ולהתעוות בהמשך.

1459156368 image21

הצמדת פד הגומי לעריסה: המטרה כאן היא להצמיד בקלות את הטלפון לעריסה כמו בתמונה, לכן נדרש להצמיד את פד הגומי בדופן האחורית של העריסה מבפנים. מכיוון שהשטח שלו מחוספס יחסית הפד לא ידבק אליו מספיק חזק. בכדי שהפד יצמד לדופן זו בקלות הדביקו עליה שני פסים של סרט הדבקה שיכסו את שטחה ולאחר מכן הצמידו את הפד אליה.

1459156368 image20

אופן השימוש

עדשת המקרן גורמת להיפוך התמונה העוברת דרכה כאשר הקרניים חוצות את נקודת המוקד.

1459156368 image25

לכן, לפני שאתם מצמידים את הטלפון לפד שבעריסה הכינו את המדיה שברצונכם להקרין. כנסו למסך הבקרה במכשיר שלכם וכאשר אתם מחזיקים את הטלפון במצב אופקי בטלו את אפשרות סיבוב המסך.

כך נראית בקרת הסיבוב בחלק ממכשירי איפון ואנדרואיד (מוקף בצהוב):

1459156368 image301459156368 image151459156368 image121459156368 image291459156368 image28

דאגו לעלות את רמת הבהירות במכשיר למקסימום וגם את הווליום. אם תרצו חברו לו מטען ואפשר גם לבצע הצמדה לרמקול בלוטות בכדי לשפר את איכות השמע. לאחר מכן הצמידו את הטלפון לפד הדביק אבל כשהמדיה מופיעה בו הפוך וזאת על מנת לבטל את אפקט ההיפוך של העדשה. אבל שימו לב, באופן זה תבטלו רק מימד אחד של ההיפוך – האנכי, המימד האופקי ישאר הפוך ולכן צד שמאל של הסרט יופיע בצד הימני של תצוגת ההקרנה. זה לא נורא כשמדובר בסרט מצוייר מדובב ללא תרגום ואפילו לא יורגש לכן אל דאגה מכך, המקרן הזה לא נועד בשביל לצפות בסרטי הוליווד כמערכת קולנוע ביתית אלא יותר כשעשוע לשם יצירה ולמידה. החשיכו את החדר נגנו את הסרט וסיגרו את מכסה הקופסא.

באמצעות גליל עריסת הפוקוס הרחיקו או קרבו את הטלפון בפנים אל העדשה עד לקבלת חדות טובה של המדיה על הקיר. ניתן לשחק גם עם המרחק של הקופסא מהקיר. ככל שתהיה רחוקה יותר התמונה תגדל והבהירות תחלש. המלצה שלי היא להקרין סרטי אנימציות משעשעות באורך קצר כגון אלו:

סרטי יוטיוב 1 2 3 4 5 6 7.

אל תצפו לרמה של מקרן סטנדרטי. בהירות מסך הסמרטפון אינה חזקה דיה בכדי להציג תמונה בהירה דיה בשטח גדול על קיר בעוד שגם המכניקה האופטית של המקרן בנויה ברמת נצילות נמוכה. אבל זה מספיק בכדי שאפשר יהיה להבחין ולהינות מסרט קליל על קיר בחדר חשוך ולרגש אתכם ואת ילדכם בשל ההישג היפה שיצרתם.

ככל שהטלפון שלכם גדול יותר ורמת התאורה שלו חזקה יותר כן עוצמת ההקרנה תשתפר.

1459156368 image31

כך זה נראה על הקיר. אבל תנו יותר קרדיט לתוצאה, בכל זאת התמונה הזו צולמה בחשכה.

אלטרנטיבה

מי שרוצה לבנות גרסת מקרן בתהליך קל יותר ומתוכנן מראש יכול למצוא כזו באתרי המכירות:

מקרן קרטון שחור בגיקביינג ומקרן קרטון חום בגירבסט.

1459156368 image22 1459156368 image16

יצירה וצפיה מהנה! גיא להב 1459156368 image24
