מטען 5 יציאת של BlitzWolf – מטען קטן וחזק!

שורה תחתונה

BlitzWolf הוא מטען ברמה גבוהה יותר מרוב המטענים. הוא בהחלט מסוגל לעמוד במשימה של הטענת 5 מכשירים בו זמנית.

עיצוב

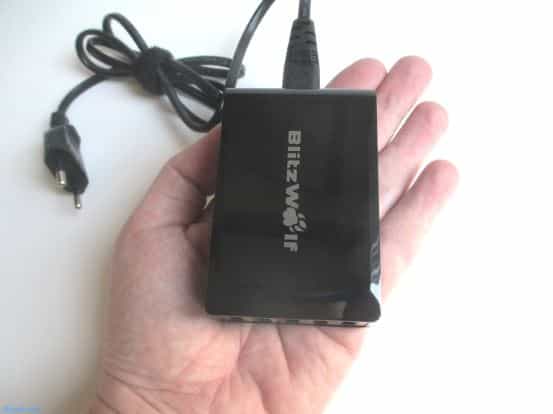

המטען מאוד קומפקטי יחסית לביצועים שלו, הוא באורך 9 סנטימטר, רוחב פחות מ-6 סנטימטר ועוביו 2.4 סנטימר. משקלו 158 גרם.

המטען בנוי חזק מאוד, מוצק מאוד. בשונה מכל-כך הרבה מטענים אחרים, מדובר במכשיר רציני ולא צעצוע.

ביצועים

נצלול ישר לביצועי המכשיר, ראשית בדקנו את מתח המוצאים שלו במעגל פתוח (ללא צרכני אנרגייה)

המתח הינו 5.09V (השונות של עד 0.03V הינה במודדים עצמם ולא במטען) כל עוד המתח נמצא בתחום 4.75V ועד 5.25V הוא עומד בתקן. כמובן שעדיף שיהיה כמה שיותר קרוב ל5.00V.

כעת נעלה דרגה ונבחן את המטען עם שני צרכנים של 1A והוא עומד בקלות במשימה ומחזיק את המתח יציב על 4.97V-4.98V

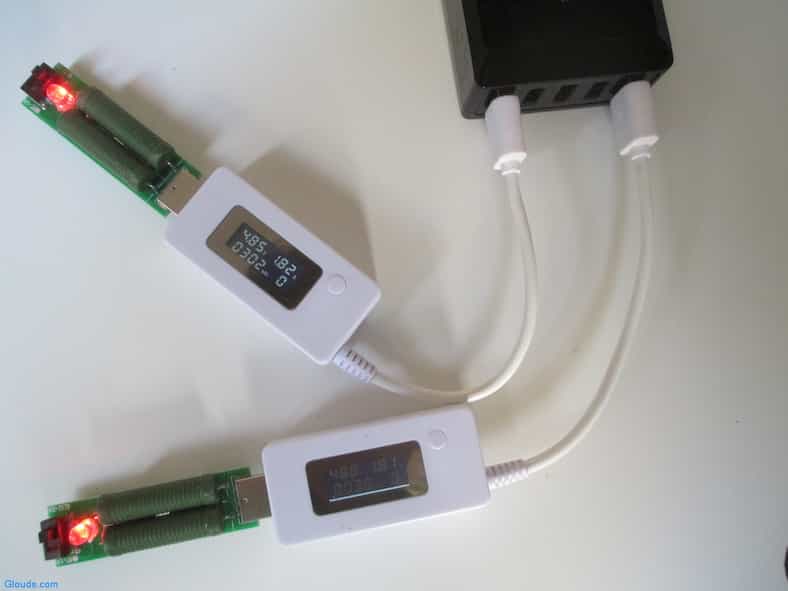

כעת נחבר שני צרכנים של 2A כל אחד:

הצרכנים דורשים 4A וכפי שניתן לראות בתמונה לעיל יש סימני מאמץ, המתח נופל ל4.85V-4.88V ומספק סך הכך 3.63A עדיין בהחלט בתחום הסביר של תקן USB.

נעלה דרגה נוספת, כעת מחוברים שני צרכנים של 2A ושני צרכנים של 1A, כלומר סך הכל נדרשים 6A מהמטען:

המטען מפגין סיבולת ראוייה. המתח ירד ל4.81V-4.86V עדיין בהחלט בתחום המותר. כעת למבחן הקשה ביותר, צרכנים של 8A (ארבע צרכנים של 2A)

המטען שומר על מתח מעל 4.81V ונמצא בתחום המותר בתקן. הזרם הנדרש הוא 8A הזרם המסופק הינו 7.24A והוא בהחלט עומד במשימה שלו בכבוד.

בטיחות

פתחתי את המטען כדי לבחור את המעגל. זה כשלעצמו לא היה קל, המטען נמצא באריזת פלסטיק קשיחה ביותר (וזו נקודה לזכותו) האריזה מודבקת היטב והדרך היחידה לפתוח אותה היא ע"י ניסור.

איכות הבנייה של המטען הזה גבוהה בהרבה ממה שרואים במטענים זולים. היחידות מבודדות היטב, היכן שצריך גם בסיליקון (RTV כנראה). הבנייה והבדידו נראים טוב.

למטען יש פיוז המספק הגנה מסויימת, בעיקר נגד קצר.

שמחתי לראות פילטר בכניסה שמגן מקפיצות מתח, עצם קיומו כבר שם את המטען הרבה מעל כמעט כל שאר המטענים בשוק הסיני אך הצטערתי לראות שהוא מעגל מפושט, מכיל רק X capacitor אחד במקום שניים אבל זה לא נורא כמו העובדה שהחליטו לחסוך ולא לשים את ה-MOV:

בתמונה מימין, רואים את מעגל הכניסה, עם סיליקון לבידוד. בתמונה משמאל אחרי שהסרתי את הסיליקון מתגלה החוסר ב-MOV או Metal Oxide Varistor הוא למעשה נגד שמושפע מגובה המתח וכאשר יש קפיצה במתח הרשת הוא מקצר אותה לאדמה ובכך שומר על היציבות ומגן על המכשיר. הרכיב הזה איננו חובה ובמטענים זולים לא רואים אותו בכלל. כאן המהנדסים כן חשבו להכניס אותו אך לצערנו הרבה הוא יצא מטעמיים כלכליים כנראה וחבל.

מספר רכיבים שזוהו במטען:

  • AS358_A – מגבר תפעולי
  • D4UB100 – גשר דיודות ליישור
  • FTP10N60 – טרנזידטור MOSFET
  • k1010 – מצמד אופטי לבידוד

אני לא מומחה במטענים אך עצם זה שיש רק קבל אלקטרוליטי אחד ולא שניים אומר שכנראה זה מעגל PFC ולא מכפל מתח וזה יתרון.

סיכום

ה-BlitzWolf מטען ברמת בנייה גבוהה, אך לא מעולה. נציין לשבח את מעגל ההגנה מקפיצות מתח אך חבל שהוא לא שלם (אין MOV). מבחינת ביצועים הוא מספק את הסחורה בצורה משביעת רצון בהחלט. המטען נראה בטיחותי, המרחקים בין הקווים גדולים והבידוד מושקע בהחלט. הוא בהחלט מומלץ לקנייה ומצדיק את מחירו. אנחנו מקווים שבעתיד נמצא מטען עוד יותר טוב אבל שוב, נדגיש שהוא כמה רמות מעל המטענים הרגילים.
