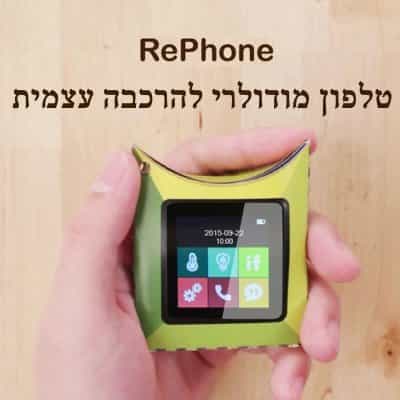

RePhone – טלפון מודולרי להרכבה עצמית

Guest 13/09/2016 ילדים

טלפון מודולרי להרכבה עצמית

הבן שלי היה זקוק לטלפון בכדי שנוכל ליצור עמו קשר לאחר הלימודים כשהוא בדרכו חזרה הביתה.
לטעמנו מוקדם מידי לתת סמארטפון רציני לילד בכיתה ב. לרוב הילדים בכיתה עדיין אין וטוב שכך משום שהם לא מספיק אחראיים בגיל הזה לנהל שיחות קבוצתיות בוואטסאפ או לצפות בתכנים בפייסבוק ובאינטרנט ללא השגחה. ובדיוק כשהתכוונתי לקנות טלפון פשוט כמו של פעם נחשפתי למכשיר הזה:

מדובר בערכת טלפון קומפקטית של חברת Seeed המאפשרת הרכבה מודולרית פשוטה של חלקים בכדי ליצור טלפון נייד המבוסס מסך מגע ותקשורת GSM. באמצעות רכיבים נוספים הניתנים לרכישה אפשר ליצור ממשקי בקרה לשליטה על מכשירים אחרים באמצעים סלולריים.
חברת Seeed ממוקמת ב Shenzhen ומייצרת כבר 8 שנים חומרה פונקציונלית מבוססת קוד פתוח עבור מפתחים.
את מכשיר ה RePhone היא פיתחה עבור שימושים שונים ולא רק ניהול שיחות טלפון. עם תוספות שונות הנרכשות בנפרד מהמכשיר ניתן להרכיב מודולים שונים כגון מצלמה, GPS, חיישן תנועה ועוד לביצוע פעולות מותאמות שונות בחיי היום יום. מערכת הפעלת המכשיר נכתבה בקוד פתוח וניתן לשנות אותה בהתאם לרצונכם או ע"י הורדות עדכונים וקטעי קוד שונים מרחבי הרשת.

מי שלא מתלהב מהקונספט של הרכבה עצמית אלא רק מטלפון בסיסי, זול וקטן – מוזמן לקרוא את הכתבה הזו על טלפון בפחות מ-100 שקלים.

החבילה

המוצר הגיע במארז שמזכיר במידותיו ספר סטנדרטי עטוף בניילון ותכולתו מורכבת מ:
חוברת הדרכה
מסך מגע
סוללה בת 520mAh
שתי מעטפות גוף למכשיר העשויות מקרטון.
מודול מיקרופון ורמקול
אנטנה
מודול GSM
ערכת מסמרות (ניטים)בשלושה גדלים.
חמישה כבלים חשמליים לחיבורי הרכיבים.

מפרט

מעבד 32 ביט במהירות 260MHz
זיכרון עבודה 4MB
זיכרון אחסון 16MB
ארבעה ערוצי תקשורת GSM 850/900/1800/1900 MHz
מחברי חשמל 35 פין
חריץ לכרטיס ננו סים
חיבור לטעינה ותקשורת למחשב מסוג Micro Usb
מסך מגע TFT בגודל 1.54אינץ ברזולוציה של 240X240 Pixels

לפרטים נוספים צפו בסרטון זה:
https://www.youtube.com/watch?v=wXUYpJJP5NE

פני רכיב ה Xadow GSM + BLE משני צדדיו:

הרכבה

הפרטים הטכניים לגבי הרכיבים מוסברים בחוברת ההדרכה וכן תהליך ההרכבה. הפעולות הנדרשות אינן מורכבות מידי אך כדאי שתלוו את הילדים בשלביו השונים משום שישנם שלבים שדורשים תשומת לב טובה לפרטים. זו היתה חוויה מעשירה ושלושת הילדים שלי נהנו לראות איך כל החלקים הנפרדים הופכים מורכבים למכשיר טלפון.

לאחר תהליך ההרכבה הפעלנו את הטלפון והתברר לנו שיש בעיה עם המיקרופון של המכשיר. לא נשמענו בעבר השני של הקו. לאחר בדיקות שונות התברר לי שכבל החיבור לרכיב הקול לא תקין. למזלנו בחבילה ישנם כבלים נוספים ללא שימוש אז החלפנו באחד והכל הסתדר.
מכיוון שהוראות ההרכבה בחוברת אינן ברורות דיין הכנתי סרטון הדרכה עם תמונות המתאר את התהליך. בסופו ניתן לראות גם קטע הפעלה קצר שלו.[/fusion_text][youtube id="KNQH9F5RxE8" width="600" height="350" autoplay="no" api_params="&rel=0" class=""][/youtube][fusion_text]

חווית שימוש כטלפון

לחיצה על הכפתור הזעיר בצד הדליקה את המכשיר תוך כ 2 שניות. לא מדובר במערכת הפעלה כבדה, הטלפון מכיל מספר אפליקציות קטן לשימושים בסיסיים.
המכשיר התחבר לרשת הוט מובייל במהירות כך שמיד יכולתי להוציא שיחות. השמע מהמיקרופון מועבר ברור למשתמש בצד השני של הקו, וגם הצד השני נשמע ברור בצד המכשיר. כתיבה וקבלת הודעות מתאפשרת בשפה האנגלית, אם יכתבו לכם הודעה בעברית היא לא תהיה קריאה כי היא תוצג בסימנים סתומים שונים. יש אפשרות לכוון תאריך ושעה, להגדיר רמת בהירות מסך וצליל ולהכנס לנגן מוסיקה פשוט שהתיקיה שלו ריקה.
לא תוכלו להשתמש במכשיר כנגן מוסיקה רציני משום מגבלת זיכרון האיחסון שלו – 16M, מה גם שאין לו יציאה לאוזניות. ו..אה… אין גם צלצול לטלפון. כשמתקבלת שיחה המסך מתעורר ומציג שיחה נכנסת אבל צלצול לא נשמע ברקע, אותו מצב עם הודעות. לשם כך אפשר לחבר את המכשיר לממשק חיצוני במחשב ולבצע הגדרה כזו משם ע"י העתקת התוכנית הזו למערכת ההפעלה. עוד לא בדקתי זאת לעומק. חבל שהם לא הגדירו מראש צלצול אחד לפחות במערכת ההפעלה.
מסך המגע מגיב היטב לאצבעות למרות שהוא די זעיר. הוא מזהה היטב הקשה על ספרות החייגן ולילד עם אצבעות זעירות יותר זה עוד יותר פשוט. המסך כבה אוטומטית לאחר כחצי דקה ובלתי ניתן לכבות אותו על ידי לחיצה זעירה על כפתור הכיבוי, הוא נועד רק להדלקה וכיבוי מלא של המכשיר. חיסרון נוסף, כל נגיעה במסך מדליקה אותו כך שבקלות ניתן לבצע פעולות שלא התכוונו אליהם. בכדי לתקן זאת לקליק כפול צריך גם כאן לבצע שינויים בתוכנית מערכת ההפעלה.
אין אפשרות להוסיף אנשי קשר ולשמור מספרים ע"י ממשק המכשיר, נדרש לבצע זאת ע"י ממשק לשינוי בתוכנה מהמחשב הביתי.
חומרה והתאמות תוכנה

השימוש המרכזי עבורו נבנה המכשיר הוא לביצוע פרוייקטים יחודיים אשר דורשים ביצוע פעולות באמצעות ממשק חומרה/תוכנה מבוסס על תקשורת סלולרית. באתר של היצרן בנושא מכשיר ה RePphone תוכלו למצוא מידע ואפשרויות רכישה של רכיבים נוספים שיתאימו לפרוייקט שלכם. למי מכם שמכיר את העבודה עם מערכת Arduino הגישה למכשיר הזה תהיה קלה יותר. אצרף כאן מספר קישורים המקנים מידע לגבי התוכנה והחומרה של המכשיר:

אולי תרצו לבנות שעון חכם?

או לקרוא לכלב שלכם מרחוק?

האפשרויות רבות ואתם אלו שקובעים איך יראה המוצר הסופי.

סיכום

בסקירה הזו לא נתתי ציונים מסכמי נושאים משום שלא מדובר בסקירה של מוצר מוגמר. גם לא מדובר במכשיר לכל אחד אבל כן במכשיר היכול לאפשר עבוכם פעולות של בית חכם וישומים מגוונים אחרים על פי רצונכם וכישורי התכנות שלכם. רוב החסרונות שציינתי עבורו הם למשתמשים שרוצים את המוצר לשימוש כטלפון בלבד. לאלו שמבקשים יותר מדובר במכשיר מעניין לביצוע משימות רבות והוא יכול לתת לכם מענה לפתירת בעיות שונות במערכות ביתיות, לימודיות ואף תעשיתיות. יש חומר רב לקריאה על המוצר בקישורים שצירפתי, כנסו, בידקו, יתכן וזה בדיוק מה שחיפשתם.

יתרונות:

חווית הרכבה מעשירה.
אפשרויות חיבור מודולים פונקציונליים רבים.
ניתן להשתמש במכשיר כממשק סלולרי לביצוע הפעלות מרחוק.
מערכת הפעלה כתובה בקוד פתוח.
תמיכה ברחבי הרשת.
מתחת לרף המכס (75$) ולכן פטור ממיסים לחלוטין.

חסרונות:

לא מגיע מראש כמכשיר טלפון על כל היבטיו (צלצול שיחה והודעות, שמירת אנשי קשר)
בכדי לנצל את הפוטנטציאל הרב שלו, נדרש ידע בסיסי ומעבר בתכנות, כך שזה לא לכל אחד.
כיסויי המכשיר עדינים מידי ורכיביו עלולים להפגע מאחסון לא טוב או שימוש פרוע.
